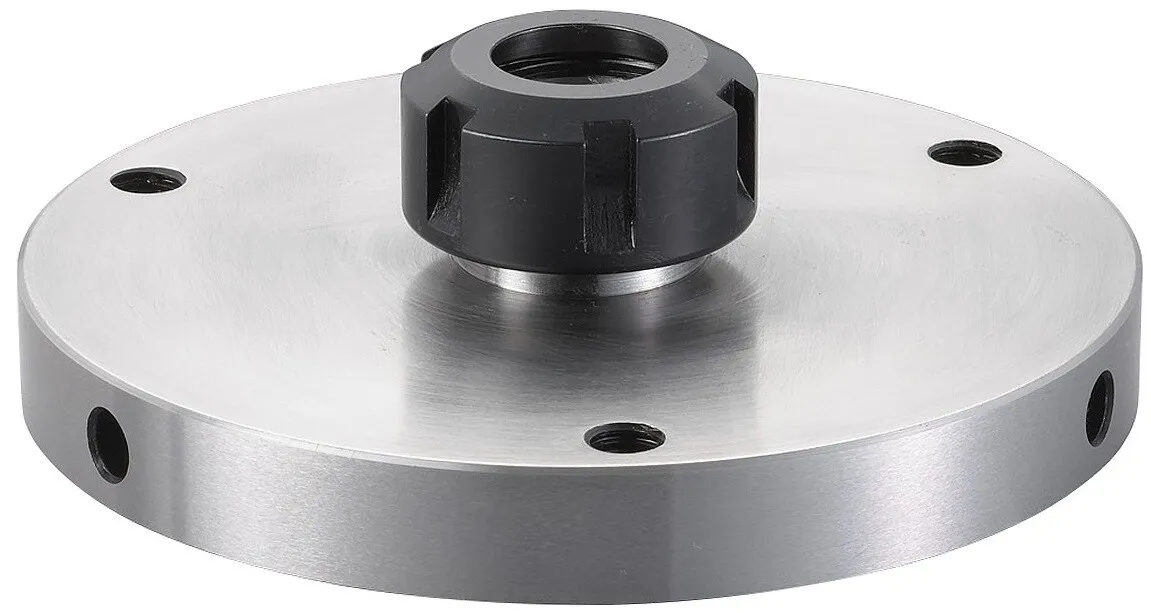

Цанговий патрон – інструмент, який застосовується для фіксації циліндричних деталей. Складається із цанги (втулку з поздовжніми розрізами). Під впливом затискної гайки цанга переміщається в отвір конічної форми. Стискаючись радіально, вона утримує циліндричний хвостовик ріжучого інструменту. Розрізи в цангу створюють пружні пелюстки, що використовуються для затиску деталі або інструменту.
Види цангових патронів
Цанговий патрон забезпечує відмінне центрування та надійне кріплення циліндричної частини інструменту або виробу. Він часто використовується для закріплення та вирівнювання деталей, дозволяючи виконувати операції, що не потребують значних зусиль при різанні та обробці.
Розрізняють такі види:
- затискний;
- такий, що подає.
Стандартна комплектація:
- контргайки;
- власник цанги;
- цанговий набір;
- затяжний ключ.
Патрон складається з набору цанг та затискної гайки. Існують цангові патрони з різними типами цанги:
- висувна;
- втягуючими;
- нерухомими.
Цанговий патрон, що подає
Цанга, що подає – втулка із загартованої сталі з трьома надрізами у вигляді пелюсток, спрямованих у центр. Пелюстки максимально пружні, створюють пружинний тиск. Для надійного кріплення заготовки, діаметр отвору в цанзі, що подає, повинен відповідати розмірам заготовки. Подаюча цанга кріпиться на шток, що обертається, використовує гідромеханічний або кулачковий механізм для подачі заготовки. У ході встановлення заготовки в патрон кінець Морзе проходить між пелюстками цанги, розсовуючи їх. Пелюстки щільно стискаються навколо заготовки, а під час обробки зчеплення посилюється завдяки силі тертя.
Затискний цанговий патрон
Цанга затискна - втулка з пелюстками, що пружинять при навантаженні. Розрізняють:
- трипелюсткові цанги: робота з деталями діаметром до 3 мм;
- чотирипелюсткові: для роботи з діаметром 3-80 мм;
- шестипелюсткові: для роботи з діаметром від 80 мм.
Затискну роз'ємну цангу використовують для надійного кріплення деталей невеликого діаметру. Оснащена кулачками, що розширюються завдяки пружинам. Роз'ємні цанги комплектуються вкладками, що заміняються. Їх розмір та форма залежать від розмірів самої деталі.
Цангові патрони використовуються для кріплення металообробних інструментів, у яких невеликий діаметр хвостовика Морзе:
- свердла;
- мітчики;
- фрези.
Інструменти кріпляться за допомогою змінних цанг та додатково фіксуються гайкою. При вкручуванні гайки цанга заглиблюється всередину патрона і затискає хвостовик інструменту.
